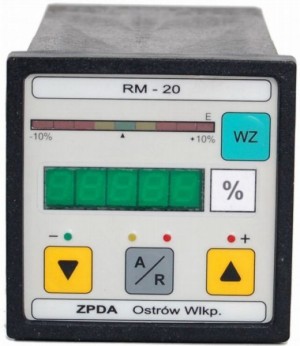

Regulator mikroprocesorowy - RM 20-S1
Dane techniczne
Zasilanie:
18...30VDC/5W
Maksymalny pobór prądu:
150mA
3 wejścia analogowe (sep.):
0/4...20mA/50Ω
1 wyjście analogowe prądowe (sep.) piny 6 i 16 lub napięciowe (sep.) piny 18 i 19:
0...10V/20kΩ
2 wejścia binarne (sep.):
24VDC/10mA
1 wyjście binarne (sep.):
24VDC/30mA
Separacja wejście/wyjście/zasilanie:
0,5kV
Obudowa pulpitowo-tablicowa:
72x72x138,5mm
Długość całkowita ze złączem kabl.:
190mm
Wykrój:
68x68mm
Temperatura pracy:
0...55°C
Temperatura przechowywania:
-25...55°C
Wilgotność:
40...80%
Przeznaczenie

Regulator mikroprocesorowy RM-20-S1 jest specjalizowanym regulatorem redundancyjnym przewidzianym do współpracy z podstawowym regulatorem Systemu. Realizuje regulację stałowartościową i przeznaczony jest do zastosowań gdzie preferowana jest duża niezawodność pracy całego systemu regulacji. W sytuacji, gdy uszkodzeniu ulegnie regulator systemowy, na podstawie odpowiedniej informacji regulację przejmuje RM-20-S1. Również z poziomu tego regulatora możliwe jest przejście i prowadzenie sterowania w trybie ręcznym.

Budowa

Regulator posiada 3 wejścia analogowe: (”PV”, “SS ”, ”WS”), wyjście prądowe i napięciowe (“SS1”), wejścia binarne (”AL” ,”AW”) , wyjście binarne (”P-SS/WZ” ). Wej. i wyj. analogowe pracują w zakresie 0/4 ¸ 20mA , a wskazania na wyświetlaczu LED są przeliczane na wybrane z zakresu : -999¸9999 jednostki fizyczne. Regulator posiada obudowę z tworzywa sztucznego, w tylnej części jest złącze obiektowe typu CANNON. Panel czołowy wykonany w postaci folii z wbudowanymi przyciskami i diodami LED zapewnia wysoki stopień estetyki. Do regulatora przewidziano kabel obiektowy KRM-20-S1 L=3,5mb. Inne wykonania po uzgodnieniu.
