Regulator mikroprocesorowy - RM 32
Dane techniczne
Zasilanie:
24VDC/5W (+obc. wyj. bin. 2,5W)
2 wejścia analogowe (sep.):
0/4...20mA Rw=50Ω
7 wejść binarnych (sep.):
24VDC/10mA
1 wyjście analogowe (sep.) wersja ciągła:
0/4...20mA Rw=0...450Ω i 0...10V Rw>20KΩ
3 wyjścia binarne (sep.) wer. krokowa:
24VDC/450mA
Separacja wejście/wyjście/zasilanie:
0,5KV
Dokładność przetwarzania:
±0,2%
Komunikacja pionowa:
RS232C/485
Cykl obliczeń:
0,25s
Obudowa pulpitowo-tablicowa:
72x72x145mm
Wykrój:
68x68mm
Temperatura pracy:
0...55°C
Temperatura przechowywania:
-25...75°C
Wilgotność:
40...80%
Przeznaczenie

Regulator mikroprocesorowy RM−32 jest jednoobwodowym samonastrajalnym regulatorem PID przeznaczonym do automatyzacji procesów technologicznych w energetyce, ciepłownictwie, przemyśle maszynowym, chemicznym i innym. Realizuje regulacje stałowartościową oraz stosunku może pracować jako wskaźnik procesowy. Podczas pracy w systemie rozproszonym komunikuje się z komputerem nadrzędnym według protokołu MODBUS.

Budowa

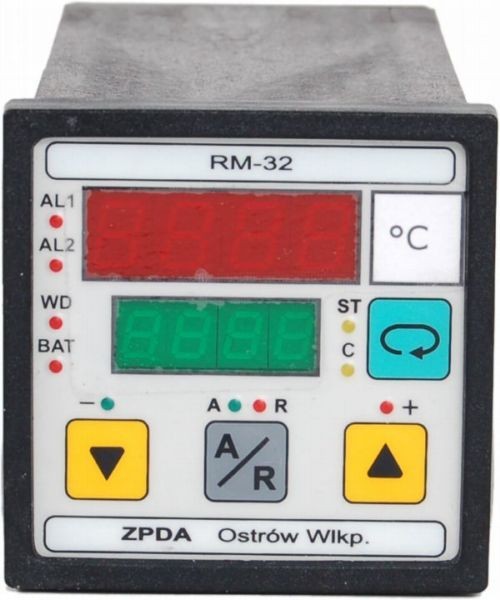

Regulator umieszczany jest w obudowie z tworzywa sztucznego jako urządzenie aparatowe, wyposażony z tyłu w złącze obiektowe typu DB/25M do przyłączenia sygnałów obiektowych, złącze DB9F do komunikacji z komputerem w standardzie RS232C/485 oraz zaciski podające zasilanie 24VDC. Na płycie czołowej pod estetyczną folią znajdują się 4 przyciski do obsługi regulatora, 2 czterocyfrowe wyświetlacze LED oraz diody led do określenia stanu regulatora. Wszystkie wejścia i wyjścia obiektowe posiadają separację galwaniczną. Jest produkowany w różnych wersjach, co należy uwzględnić przy zamówieniu.

Charakterystyka funkcjonalna

  • 3 struktury regulacyjne :

          − stałowartościowa FSP,

          − stosunku RTO,

          − wskaznik procesowy PIN.

  • 3 rodzaje sterowania :

          − ciągłe CONT,

          − 3−poz. ze sprzężeniem od siłownika 3 POS

          − 3−poz. bez sprzężenia od siłownika 3 STP (krokowe)

  • Algorytm PID umożliwiający jednocześnie uzyskanie gładkich przebiegów przy zmianach wielkości zadanej oraz oscylacyjnych przebiegów zakłóceniowych.
  • Samostrojenie zapewniające wymagany kształt przebiegów przejściowych (przeregulowanie 3 warianty ) i czułość regulatora ( czas regulacji − 2 warianty )
  • Konfiguracja za pomocą panelu czołowego lub programu konfiguracyjnego dla PC, symulator regulatora i program do komunikacji on−line.
  • Samoczynne przejście na sterowanie ręczne przy wybranej niesprawności i ewentualnie po zaniku i wznowieniu zasilania.
  • Komunikacja z komputerem nadrzędnym wg protokołu MODBUS RTU w standardzie RS−485 lub RS−232C.
Pliki
Karta katalogowa
