Regulator mikroprocesorowy - RM 20
Dane techniczne
Zasilanie:
24VDC/6W
2 wejścia analogowe (sep.):
4...20m/ RW=50Ω
2 wejścia binarne (sep ) wer krokowa:
24VDC/10mA
1 wyjście analogowe (sep.) wersja ciągła:
4...20mA/Robc.=450Ω
3 wyjścia binarne (sep.) wer. krokowa:
24VDC/80mA
Separacja wejście/wyjście/zasilanie:
0,5kV
Dokładność przetwarzania:
≤±0,2%
Cykl obliczeń:
0,1s
Obudowa pulpitowo-tablicowa:
72x72x142mm
Waga:
ok. 350g
Temperatura pracy:
0...55°C
Temperatura przechowywania:
−25...75°C
Wilgotność względna:
40...80%
Przeznaczenie

Regulator mikroprocesorowy RM-20 jest uniwersalnym jednoobwodowym regulatorem PID, realizuje regulację stałowartościową. Przeznaczony jest do automatyzacji procesów technologicznych w energetyce, ciepłownictwie, hutnictwie, przemyśle maszynowym, chemicznym i innym.


Budowa

Regulator umieszczany jest w obudowie z tworzywa sztucznego jako urządzenie aparatowe, wyposażone z tyłu w złącze obiektowe typu CANNON do przyłączenia sygnałów obiektowych i zasilania.

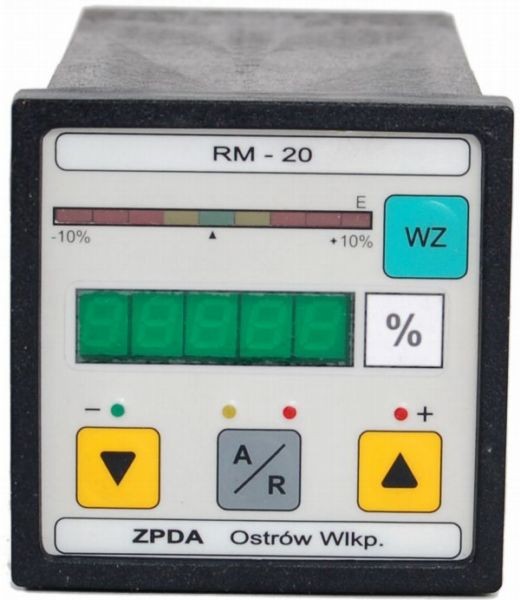

Na płycie czołowej pod estetyczną folią znajdują się 4 przyciski do obsługi regulatora, pięciocyfrowy wyświetlacz LED o wysokości cyfry 7,4mm, dziewięciopunktowa linijka diodowa do pokazywania wartości uchybu, miejsce do wsunięcia opisu miana wielkości fizycznej.
Regulator RM-20 jest produkowany w dwóch wersjach :

  • RM-20-00 z wyjściem krokowym - posiada 2 wejścia analogowe 4 - 20mA, 2 wejścia binarne do odczytu stanu krańcówek, 2 wyjścia binarne do sterowania na „zamyka” i „otwiera”, 1 wyjście alarmowe ALM.PV do sygnalizacji przekroczenia zadanego zakresu wielkości procesowej.
  • RM-20-10 z wyjściem ciągłym - posiada 2 wejścia analogowe, 1 wyjście analogowe, 1 wyjście alarmowe ALM.PV

Wszystkie wejścia i wyjścia w obu wersjach posiadają separacje galwaniczną.

Charakterystyka funkcjonalna

Regulator umieszczany jest w obudowie z tworzywa sztucznego jako urządzenie aparatowe, wyposażone z tyłu w złącze obiektowe typu CANNON do przyłączenia sygnałów obiektowych i zasilania.
Na płycie czołowej pod estetyczną folią znajdują się 4 przyciski do obsługi regulatora, pięciocyfrowy wyświetlacz LED o wysokości cyfry 7,4mm, dziewięciopunktowa linijka diodowa do pokazywania wartości uchybu, miejsce do wsunięcia opisu miana wielkości fizycznej.
Regulator RM-20 jest produkowany w dwóch wersjach :

  • RM-20-00 z wyjściem krokowym - posiada 2 wejścia analogowe 4 - 20mA, 2 wejścia binarne do odczytu stanu krańcówek, 2 wyjścia binarne do sterowania na „zamyka” i „otwiera”, 1 wyjście alarmowe ALM.PV do sygnalizacji przekroczenia zadanego zakresu wielkości procesowej.
  • RM-20-10 z wyjściem ciągłym - posiada 2 wejścia analogowe, 1 wyjście analogowe, 1 wyjście alarmowe ALM.PV

Wszystkie wejścia i wyjścia w obu wersjach posiadają separacje galwaniczną.

Pliki
Karta katalogowa
Karta programowania z wyjściem krokowym
Karta programowania z wyjściem ciągłym
